De Compact All-in radiator is een omkaste radiator met zij-aansluitingen en is afgewerkt met een bovenrooster en zijpanelen.

- Horizontale radiator

- Geprofileerde voorzijde

- Kindvriendelijke omkasting

- Afmetingen vanaf de voorkant tot aan de muur zijn afhankelijk van het type model 11-21-22-33

- Tot 1600mm heeft de radiator 2 paar opgelaste strippen achteraan. Vanaf 1800mm 3 opgelaste strippen
Daardoor is de radiator niet omkeerbaar.

- De radiator wordt geleverd met VDI consoles, schroeven, pluggen, ontluchter, blindstop en montagehandleiding.
De beugels zitten samen verpakt bij de radiator.

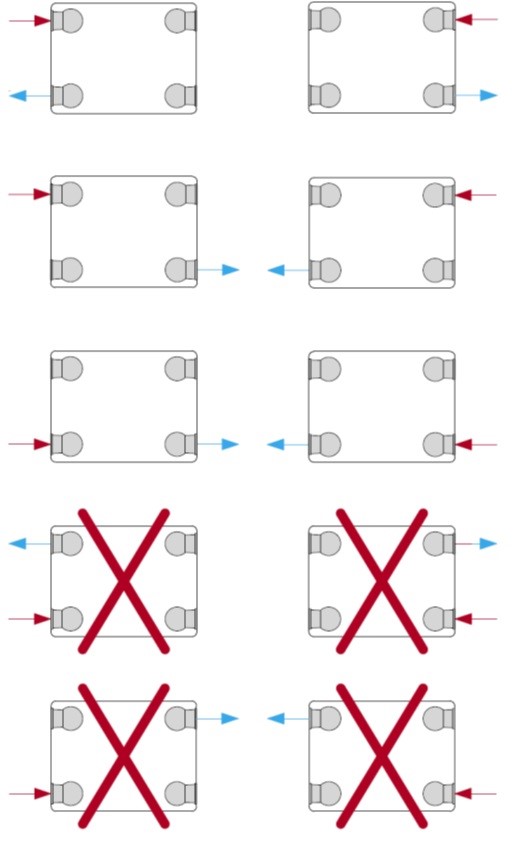

- De radiator heeft 4 aansluitingen en wordt opzij aangesloten. De aansluitmogelijkheden kunt u zien op onderstaande foto:

Benodigde toebehoren

Radiatorkraan en retourventiel
•    Meerlagenbuis :
1.    Vloer of muuraansluiting: Haakse kraan R431TG + retourkraan R29TG + 2 adapters R179
2.    Vloer of muuraansluiting: Haaks verkeerde kraan R435TG + retourkraan R29TG + 2 adapters R179
3.    Vloeraansluiting: Rechte kraan R432TG + retourkraan R31TG + 2 adapters R179

•    Koper buis
1.    Vloer of muuraansluiting: haakse kraan R431TG + retourkraan R29TG + 2 adapters R178
2.    Vloer of muuraansluiting: haakse verkeerde kraan R435TG-A + retourkraan R29TG + 2 adapters R178
3.    Vloeraansluiting: Rechte kraan R432TG + retourkraan R31TG + 2 adapters R178

•    Ijzer buis
1.    haakse kraan R421TG + retourkraan R14TG
2.    haaks verkeerde kraan R435TG + retourkraan R14TG
3.    Rechte kraan R422TG + retourkraan R15TG

Thermostaatkop (optioneel)
R470 wit
R470C chroom
